Анемо́метр (от др.-греч ἄνεμος — и μετρέω — измеряю) — метеорологический прибор для измерения скорости ветра. Состоит из чашечной (или лопастной) вертушки, укреплённой на оси, которая соединена с измерительным механизмом. При возникновении воздушного потока, ветер толкает чашечки, которые начинают крутиться вокруг оси.

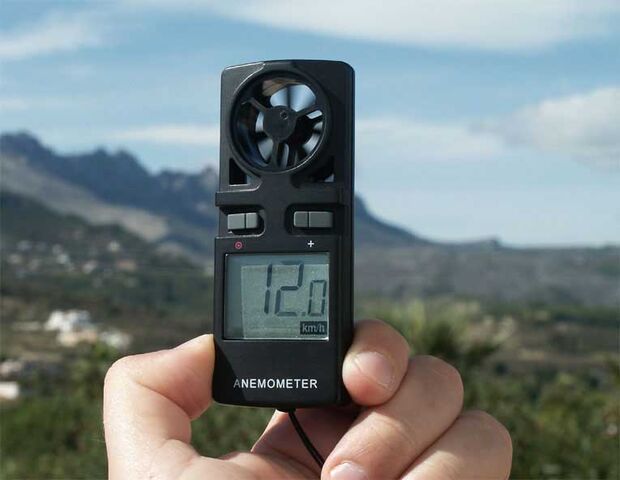

Карманный анемометр
В зависимости от конструкции анемометра, он либо замеряет число оборотов чашечек вокруг оси за заданное время, что равно определённому расстоянию, после чего рассчитывается средняя скорость ветра, расстояние делится на время (анемометр ручной). Либо чашечки соединены с электрическим индукционным тахометром, что позволяет прибору сразу показывать скорость ветра на данный момент, без дополнительных вычислений, и следить за изменениями в скорости ветра в режиме реального времени (анемометр индукционный).
Чашечный анемометр[]
Самый простой тип анемометров — это чашечный анемометр. Он был изобретён доктором Джоном Томасом Ромни Робинсоном в обсерватории Армы, в 1846 году. Он состоял из четырёх чашек полусферической формы, насаженных на спицы ротора, вращавшегося на вертикальной оси.
Чашечный анемометр с вертикальной осью расположенный на Скаджит Бэй, штат Вашингтон. Июль-Август, 2009.Горизонтальный поток воздуха с любого направления вращал ротор со скоростью, соответствующей скорости ветра.
Чашечный анемометр с вертикальной осью расположенный на Скаджит Бэй, штат Вашингтон. Июль-Август, 2009.
Робинсон считал, что для его анемометра линейная скорость движения чашек составляет одну треть скорости ветра независимо от размера чашек и длины спиц; отдельные эксперименты того времени это подтверждали. На самом деле это неверно, т.н. "коэффициент анемометра" (обратная величина) для простейшей конструкции Робинсона зависит от размеров чашек и спиц и лежит в пределах от двух до чуть более трёх.
Трёхчашечный ротор, предложенный канадцем Джоном Паттерсоном в 1926 году, и последующие усовершенствования формы чашек Бревортом и Джойнером в 1935-м сделали чашечный анемометр линейным в диапазоне до 100км/ч (27м/с) с погрешностью около 3%. Паттерсон обнаружил, что каждая чашка даёт максимальный вращающий момент, будучи повёрнутой на 45° к направлению ветра (?). Трёхчашечный анемометр отличается бóльшим вращающим моментом и быстрее отрабатывает порывы, чем четырёхчашечный.
Оригинальное усовершенствование чашечной конструкции, предложенное австралийцем Дереком Вестоном (1991), позволяет с помощью того же ротора определять не только скорость, но и направление ветра. Оно заключается в установке на одну из чашек флажка, из-за которого скорость колеса меняется в течение одного оборота (пол-оборота флажок движется по ветру, пол-оборота - против). Зная угол этой неравномерности относительно "статора" метеостанции, можно определить и направление ветра.
Лопастный анемометр[]
Ещё один анемометр — это лопастный. На английском — windmill anemometer, дословный перевод — мельничный анемометр.
Лопастный анемометр
C изменением направления ветра ось пропеллера должна ориентироваться в этом же направлении; для этих целей используются флюгер или устройство, его заменяющее. Для измерения скорости потока, не изменяющего своего направления, например, в воздуховодах шахтах и зданий, используются вертушки с жёстко закреплённой осью.
Однако в последнее время всё больше предпочитают использовать другие конструкции, без подвижных частей.
Тепловой анемометр[]
Датчик лабораторного теплового анемометра Представляет собой открытую тонкую нить накаливания (вольфрам, нихром и т.п.), нагретую выше температуры среды и охлаждаемую воздушным потоком. Сопротивление нити изменяется с температурой и определённым образом зависит от скорости ветра. В зависимости от схемы включения датчика различают приборы с фиксированным током через нить, фиксированным напряжением на нити и с фиксированной её температурой.
Датчик лабораторного теплового анемометра
Конструкция имеет недостатки как очевидные (хрупкость), так и менее очевидные (нарушение градуировки из-за быстрого старения горячей проволоки), но в силу очень малой инерционности она широко применяются в аэродинамических экспериментах для измерения локальной турбулентности и пульсаций потока. Часто изготовляются самими экспериментаторами.
Ультразвуковой анемометр[]
Трёхмерный ультразвуковой анемометр GILL WindMaster
Принцип действия анемометров ультразвукового типа — в измерении скорости звука, которая изменяется в зависимости от направления ветра. Различают двумерные ультразвуковые анемометры, трехмерные ультразвуковые анемометры и термоанемометры. Двумерный анемометр способен измерять скорость и направление горизонтального ветра. Трехмерный анемометр проводит измерение первичных физических параметров — времен проходов импульсов, а затем пересчитывает их в три компоненты направления ветра. Термоанемометр, помимо трех компонент направления ветра, способен измерять еще и температуру воздуха ультразвуковым методом.
